# TL631 Pro Debug 卡

{% hint style="info" %}
**本公司線上客服**，請 [蝦皮聊聊](https://shopee.tw/barbatoast) 或加 Line: [@lightus.tech](https://lin.ee/b17PYKQr)
{% endhint %}

## 說明

1. 代碼 `00` 和 `FF` 及其它起始碼有幾種情況：
   1. 已由一系列其它代碼之後再出現：`00` 或 `FF`，則主機板 OK。
   2. BIOS 設定不嚴重的故障（如無鍵盤）不停止 BIOS 自檢，最終出現 `00` 或 `FF` 。
   3. 一開機就出現 “`00` 或 `FF` 或其它起始代碼且不變化則為 主機板 / CPU 問題。\
      很有可能是 `南橋` / `Super I/O` / `南橋` 之類的故障了，導致無法開始 POST。
   4. 若顯示 `00` 或 `FF`，下面的小數點有閃，代表 Debug 卡正常。
   5. 如果 100% 確定主機板和 CPU 都正常，請檢查 Debug 卡的連接，線材故障、沒有插好等問題都會導致此問題。
   6. 少部分情況下，可能是 Debug 卡與主機板不相容。
2. 較新的主機板，通常只能使用 LPC（還是有特例，主機板太多了不可能每張都測試）。
3. 主機板的 PCI / PCIe 槽不一定有輸出，請多嘗試（請勿插錯!!!! 會燒壞）。
4. 有個別案例是插上 Debug 卡反而不開機，請注意。
5. UEFI 跟 BIOS的代碼不同，請確認自己是 UEFI 還是 BIOS（2015後基本上都是 UEFI）。
6. 對於不同 BIOS 廠商（常用的 AMI、Award、Phoenix）用同一代碼所代表的意義有所不同，因此應確認您所檢測的BIOS廠商。\
   可透過查閱電腦使用手冊，或從主機板上的 BIOS 晶片（有時候會在 IO 接口那邊，是一張貼紙）上直接查看，也可以在啟動畫面 / BIOS 中直接看到。\
   現在多數零售桌上型主機板為 AMI，若您真的找不到廠牌名稱就看 AMI 的；OEM 的主機板則不一定。
7. 連結中代碼表是按代碼值從小到大排序，Debug 卡中出現順序不一定。
8. 未定義的代碼，在代碼表中未列出。
9. 部分代碼，可能代表不同的意義，此 Debug 卡應作為除錯的「輔助工具」，並非 100% 的準確率。

## 代碼表

<https://drive.google.com/drive/folders/1JV6RMBrJ7xmxI1O9LrtJZSpign11Evcx?usp=sharing>

{% embed url="<https://drive.google.com/drive/folders/1JV6RMBrJ7xmxI1O9LrtJZSpign11Evcx?usp=sharing>" %}

## 盜用本公司說明文件的，全家都活光光了！

{% hint style="danger" %}
本人非常討厭**未經允許使用他人創作，並用於營利**的行為，並且這個行為是違法的。
{% endhint %}

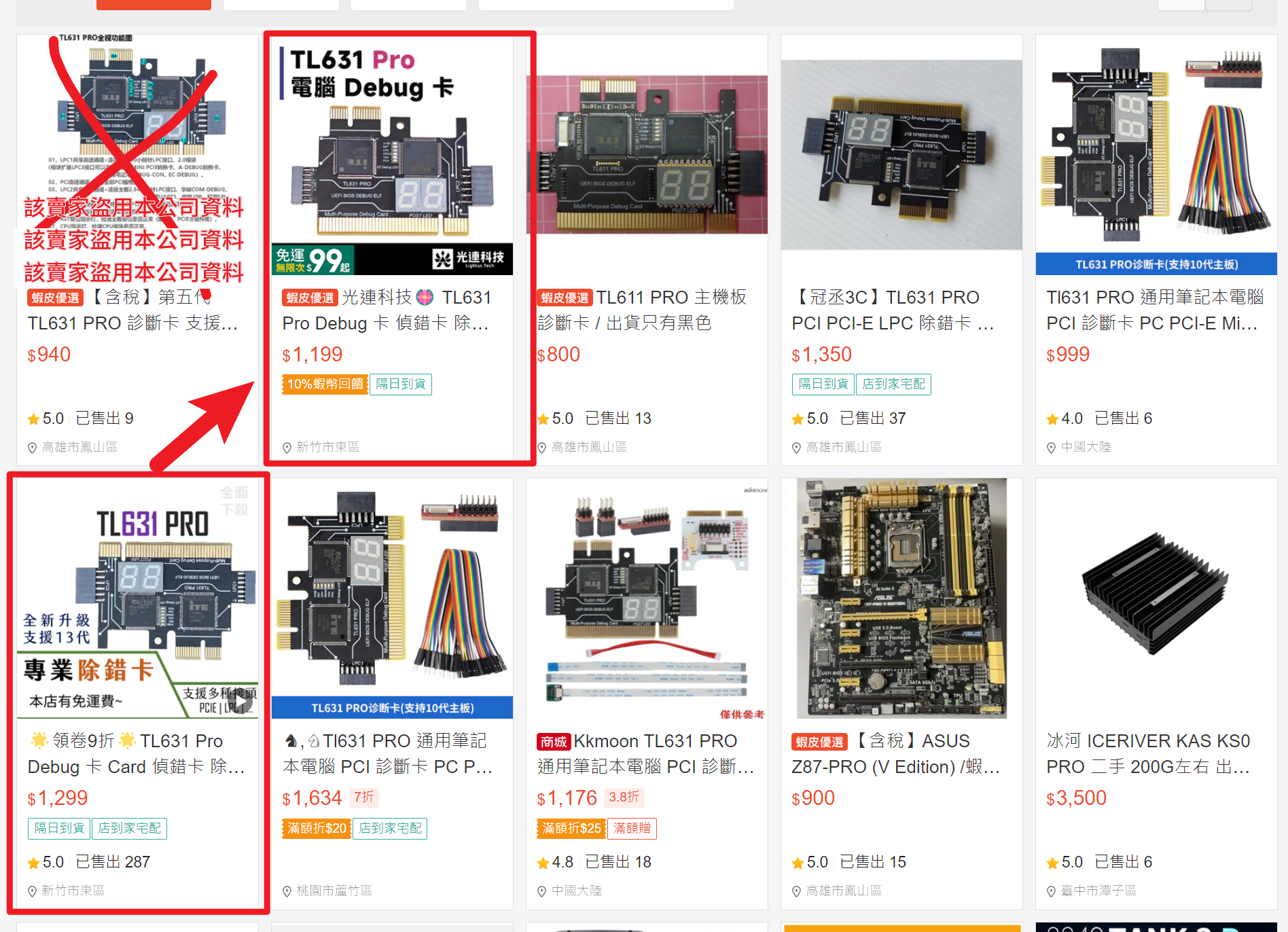

本公司在蝦皮，只有紅框中的舊賣場和新賣場，**沒有其他的賣場**！\
如果你跟其他賣家購買，那我們沒辦法提供您 Debug 上的協助！

<figure><img src="https://1921060024-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FfjsKLRm0zMaWfDTKmcEM%2Fuploads%2F7kOM7Nj7F9L3AtpeJ16M%2Fimage.png?alt=media&#x26;token=88a9f2e3-bbe4-4d43-8efb-2410a1f84247" alt=""><figcaption></figcaption></figure>

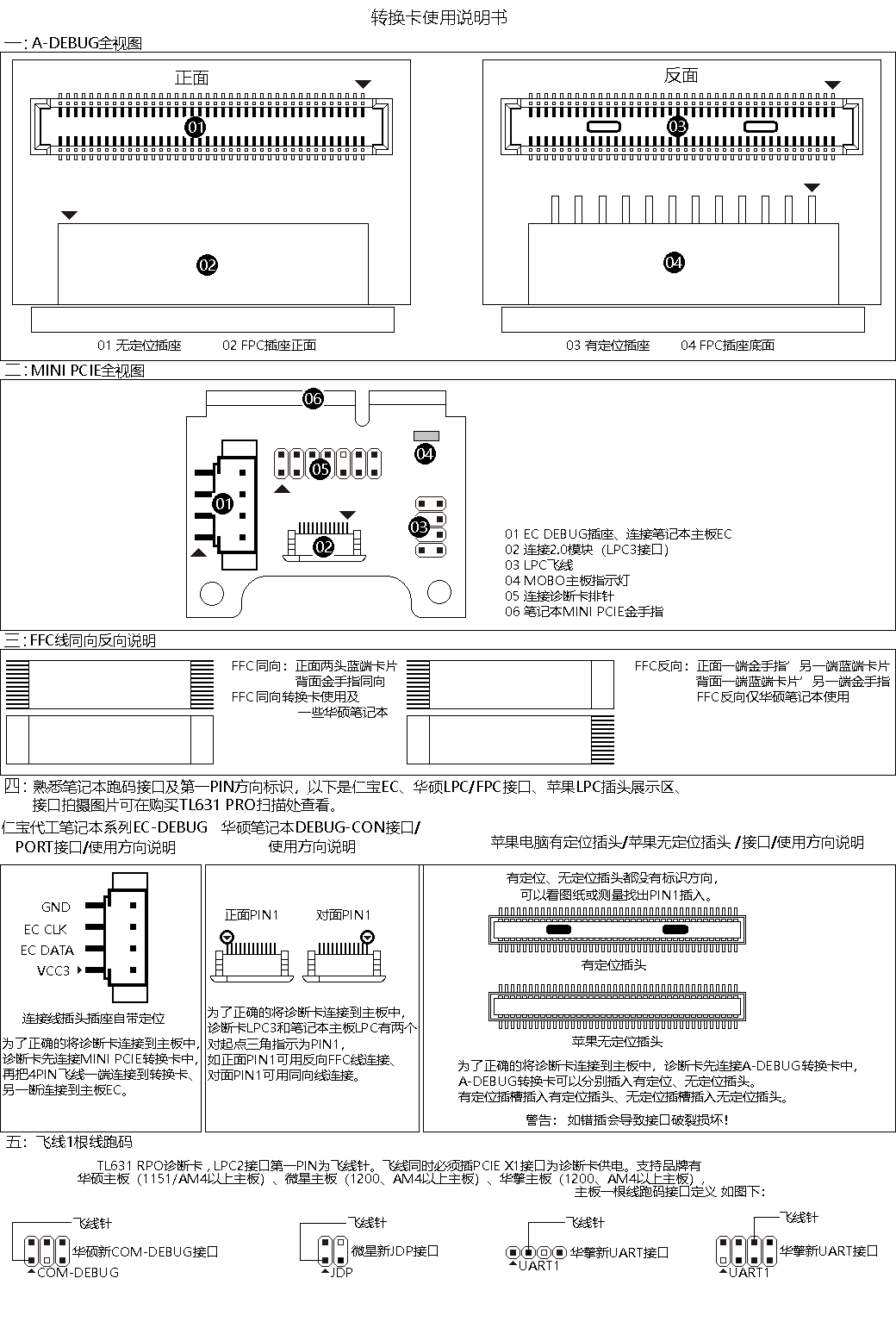

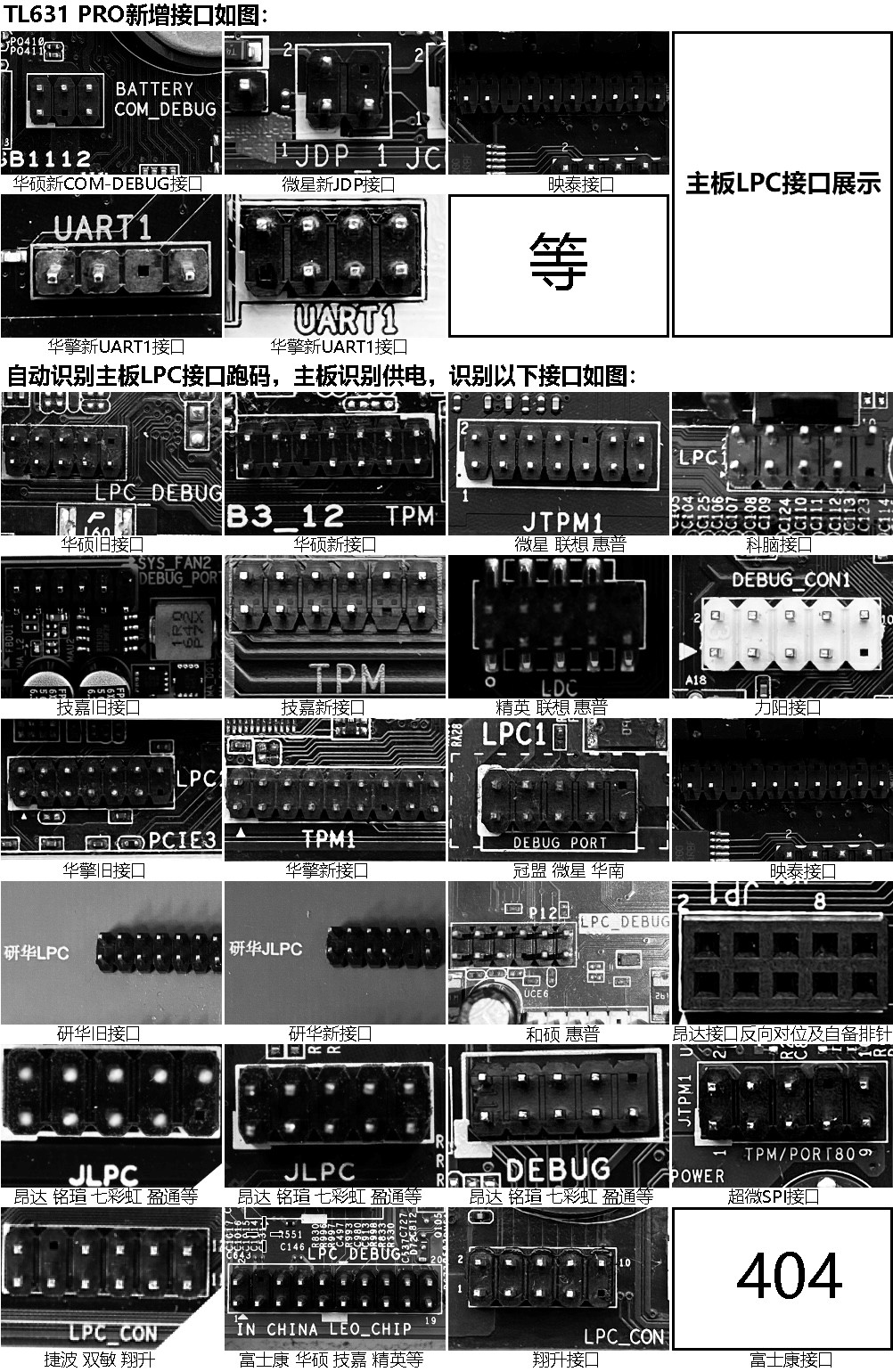

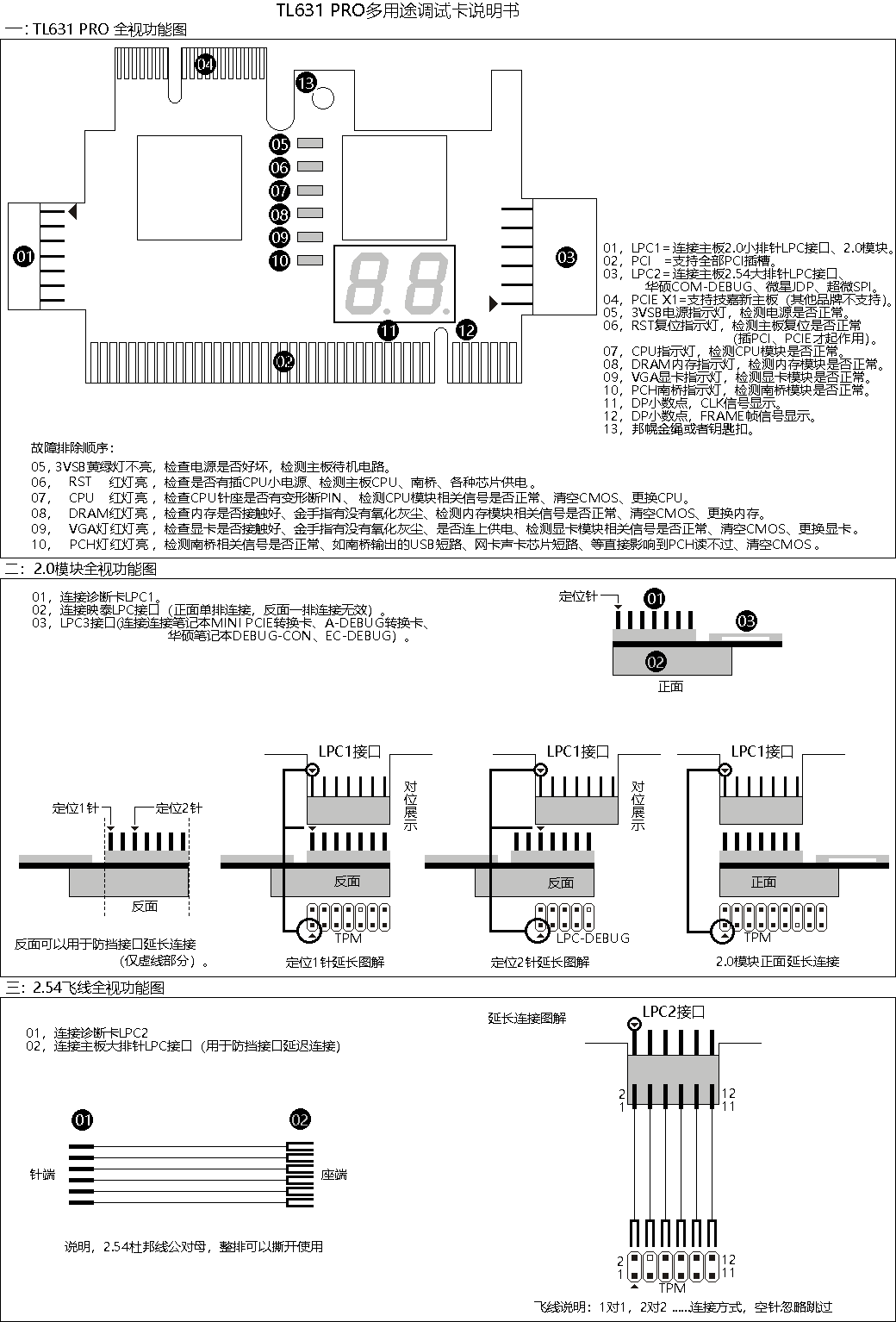

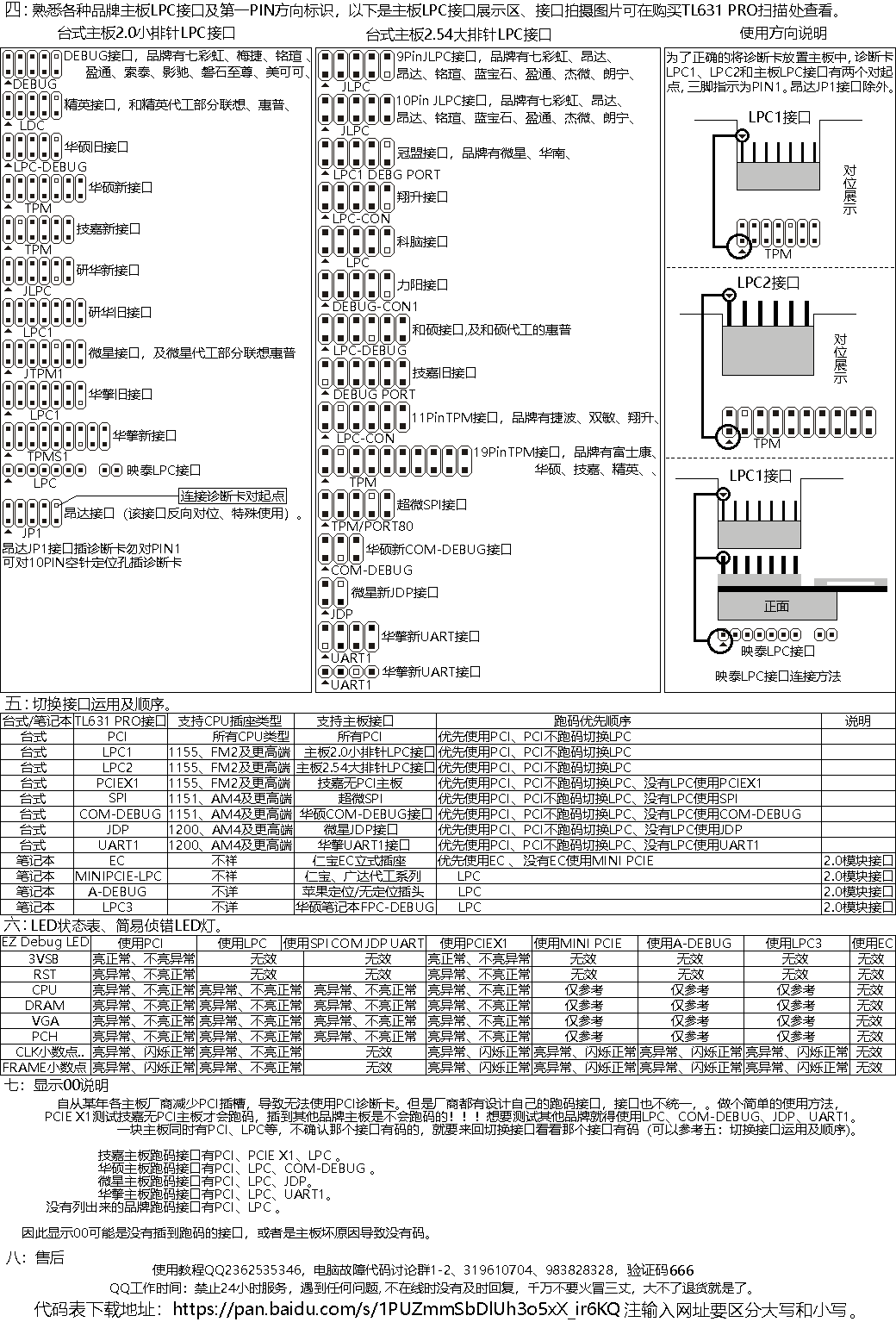

## 包裝內附的兩張紙的電子檔

<figure><img src="https://1921060024-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FfjsKLRm0zMaWfDTKmcEM%2Fuploads%2FGzFNdgBQ5aevUvsiUHyM%2F1.png?alt=media&#x26;token=8a12a755-3f2a-41f3-a7a4-a4f7af841f07" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1921060024-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FfjsKLRm0zMaWfDTKmcEM%2Fuploads%2FHBSqN77QQgIyzRAxnSFg%2F2.jpg?alt=media&#x26;token=c1cf0408-d9ab-4ada-9ba4-1541ab785928" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1921060024-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FfjsKLRm0zMaWfDTKmcEM%2Fuploads%2F72ojqlc0u4fMyX7htqlC%2F3.png?alt=media&#x26;token=5b6d311c-6848-4563-a550-ded302e313b1" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1921060024-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FfjsKLRm0zMaWfDTKmcEM%2Fuploads%2F4IQYQ0Sftsxc98wP2Gmo%2F4.png?alt=media&#x26;token=cedb4d27-294b-4ea5-9a4b-9e51bb120fd1" alt=""><figcaption></figcaption></figure>
